Ejercicios de desarrollo
Este examen es de desarrollo: se puede consultar y estudiar, pero no tiene corrección automática.
6 preguntas o ejercicios de desarrollo. No tienen corrección automática ni cuentan para la nota. Se muestra la solución solo si el tribunal la publicó.
- 6 sin solución oficial publicada
-
Supuesto 1

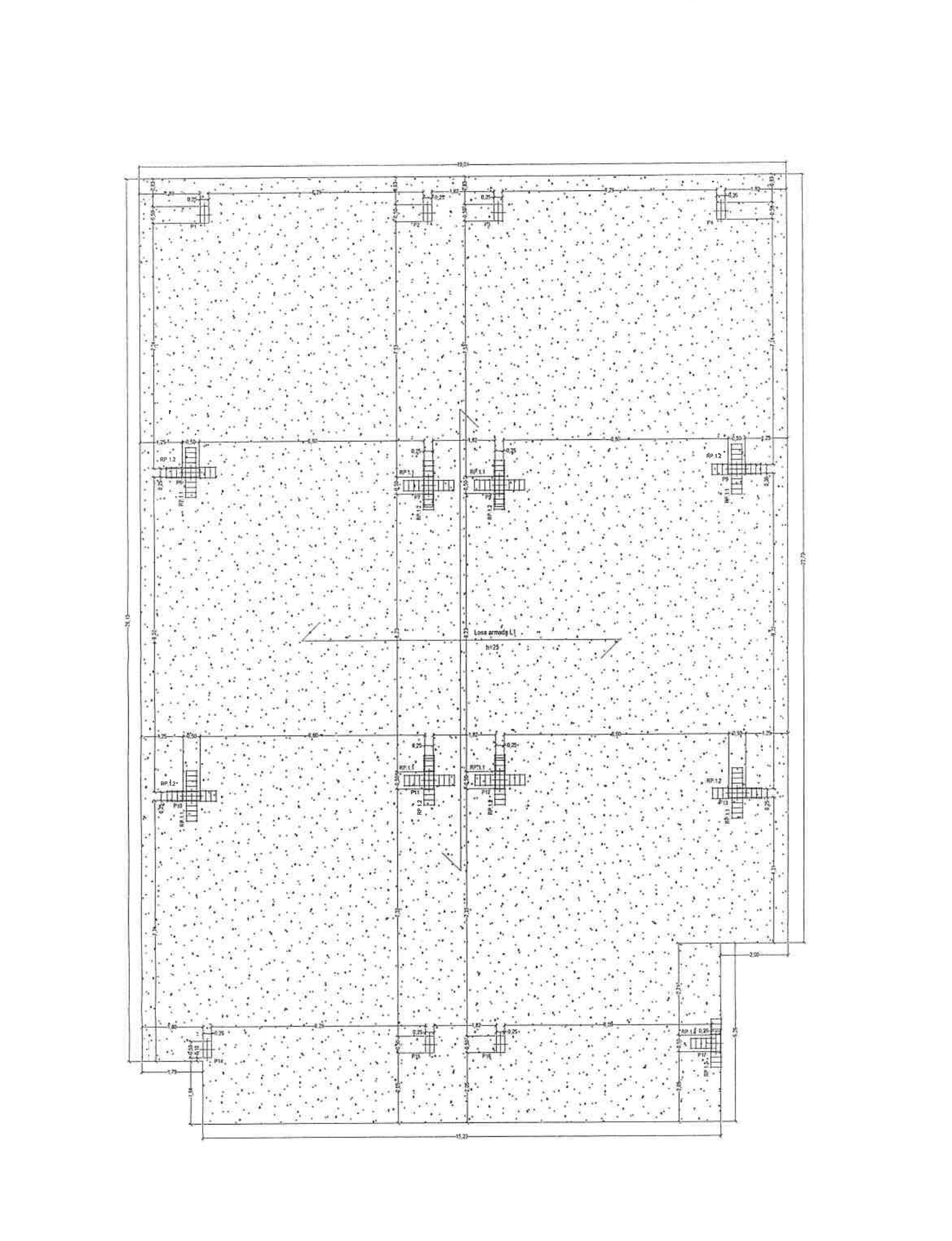

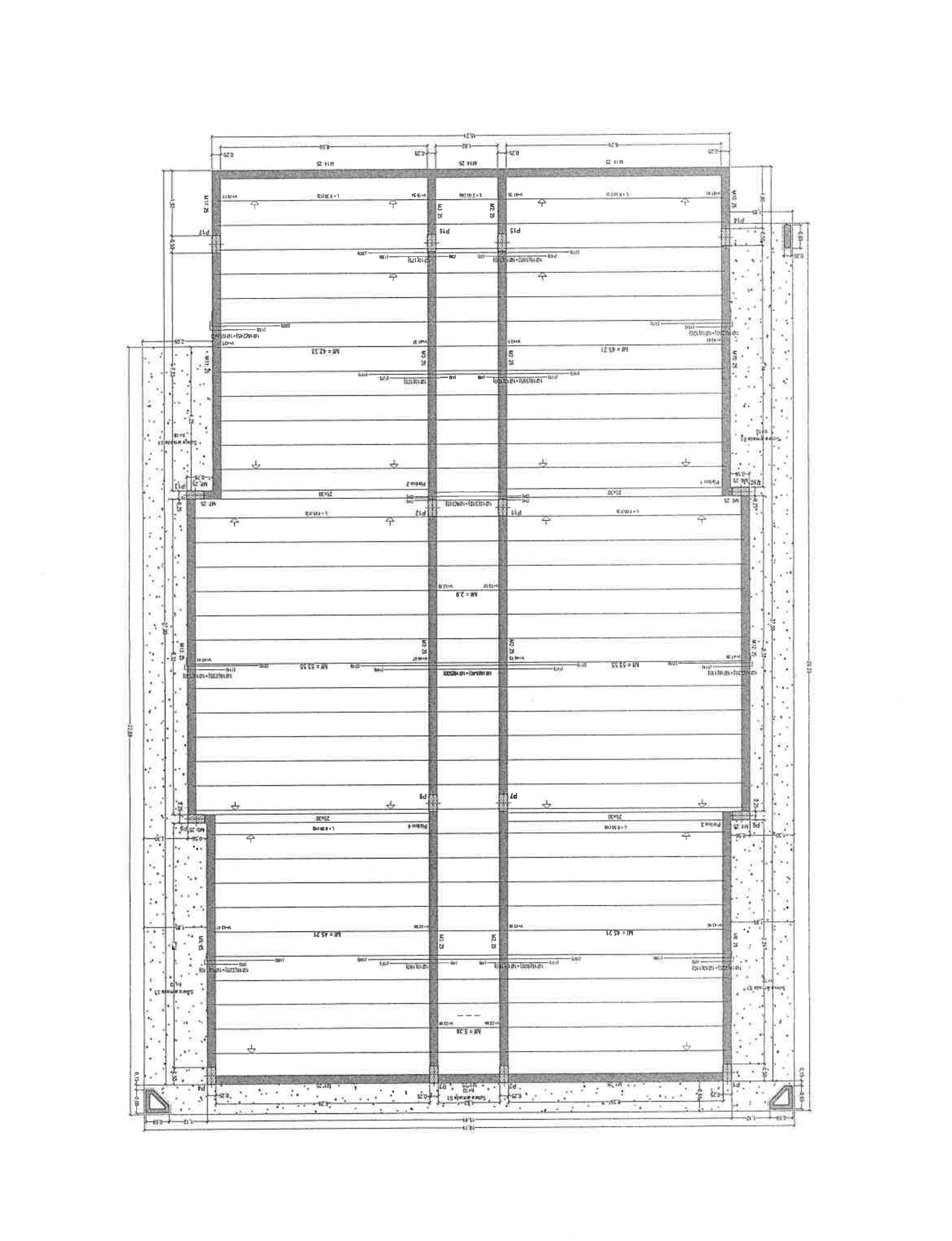

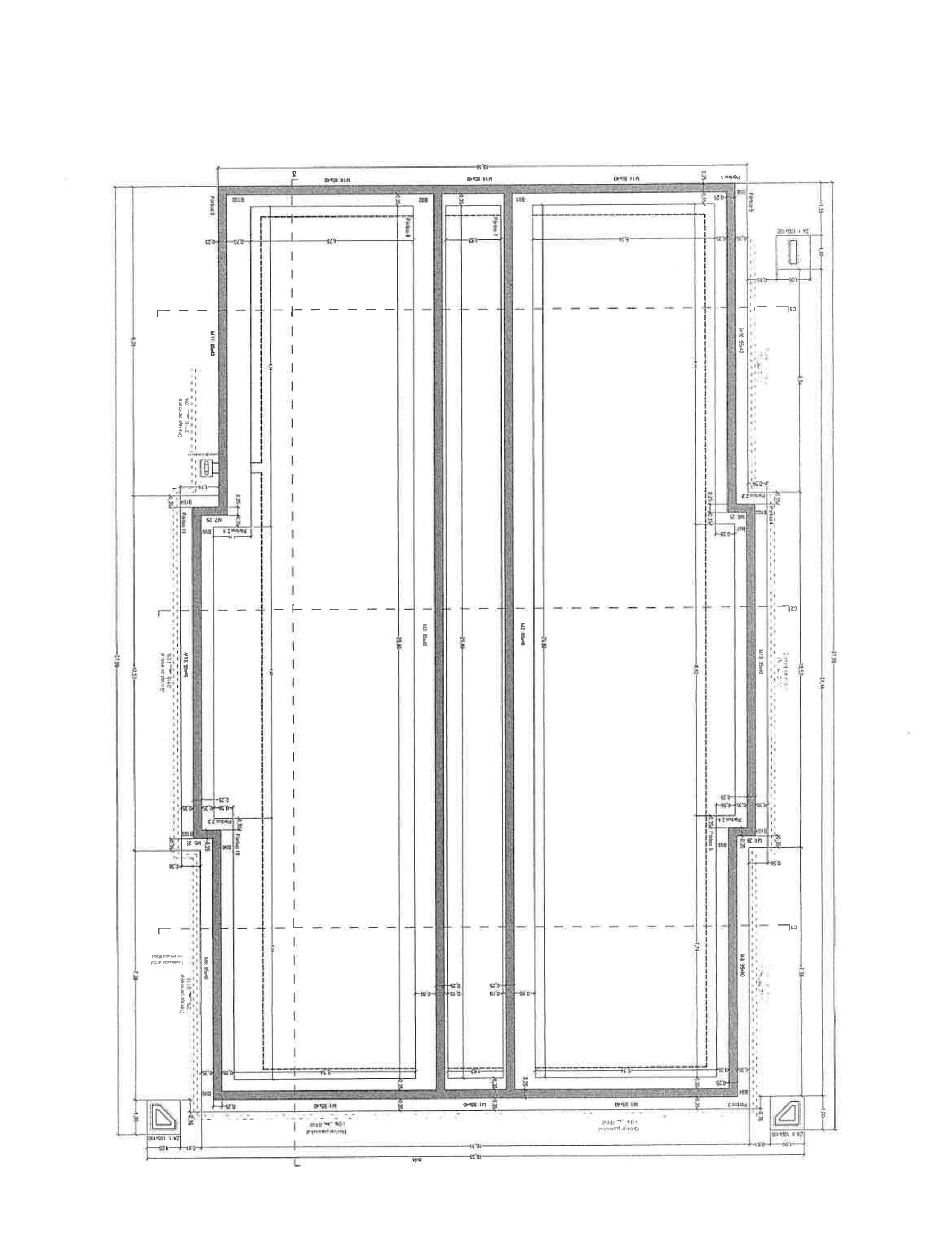

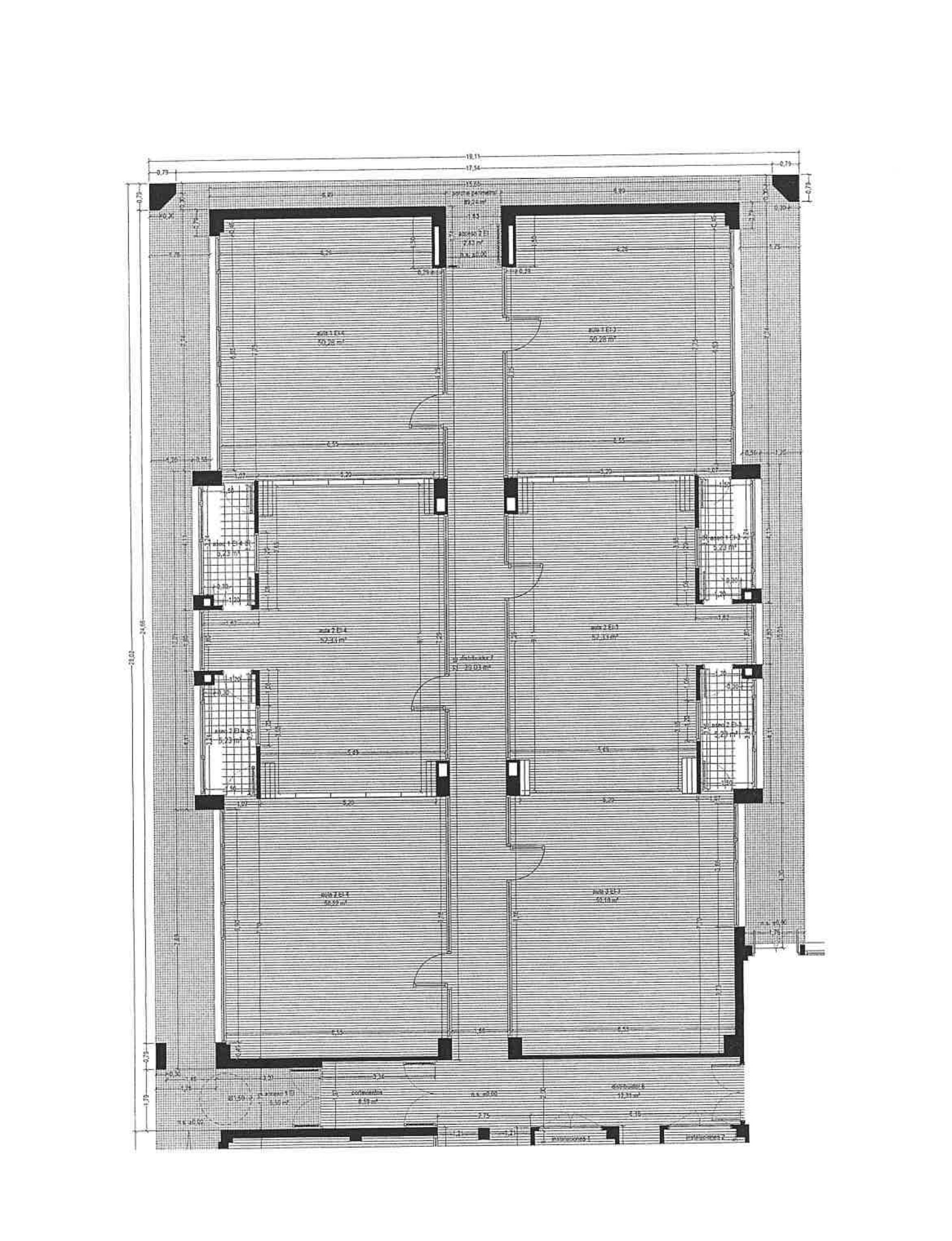

Segunda prueba (turno libre) · supuesto práctico: «Se han comenzado las obras de ampliación de un centro educativo, de Infantil y Primaria en el municipio de Oviedo. Las obras consisten en la adecuación de varios espacios en el edificio existente y la ampliación de nuevos espacios en planta baja en una edificación que se adosa a la existente. En la edificación nueva se van a disponer varias aulas, aseos y zonas comunes y se dotarán de dos accesos al exterior y comunicación con el resto del colegio. La cimentación consiste en zapatas corridas sobre las que se apoyan muros de hormigón de altura media 1,00 m., sobre estos muros se dispone de forjado unidireccional con viguetas pretensadas y bovedillas aligerantes de poliestireno. La planta baja se realiza con pilares de hormigón sobre los que se apoya una losa armada, con un vuelo perimetral que permite cubrir una acera perimetral. La altura libre en estructura, entre forjado y losa es de 4,00 m. Los suelos están acabados en lámina vinílica de 2mm., las particiones interiores y trasdosados se hacen con cartón yeso con acabos de pintura ecológica en aulas y láminas vinílicas en aseos y los falsos techos con piezas modulares con absorbentes acústicos, para ocultar las instalaciones de ventilación y climatización (altura libre 3 m) y los falsos techos exteriores resueltos con lama de aluminio. La fachada se compone de piezas perforadas cerámicas de 15 cm. de espesor, sobre las que se dispone de aislamiento y un acabado exterior decorativo con paneles de HPL laminados alta presión, con trasdosado interior autoportante con cartón yeso y manta de fibra mineral. Las carpinterías son de aluminio con rotura de puente térmico, de 80mm. de sección de marco y vidrios con doble acristalamiento. La cubierta es plana no transitable resuelta con impermeabilización de doble lámina bituminosa acabado autoprotegido. Se adjuntan planos de cimentación, forjado, losa, planta general y cubierta, todos ellos a escala 1/100» [planos y declaraciones de prestaciones de materiales en las págs. 4 y 6-24 del PDF]
Pregunta 1 · Pregunta 1. Calcular y diseñar el sistema para evitar la humedad en suelo planta baja. Hay que tener en cuenta una presencia de agua baja y sin intervención en el terreno.
Sin solución oficial publicada.
-

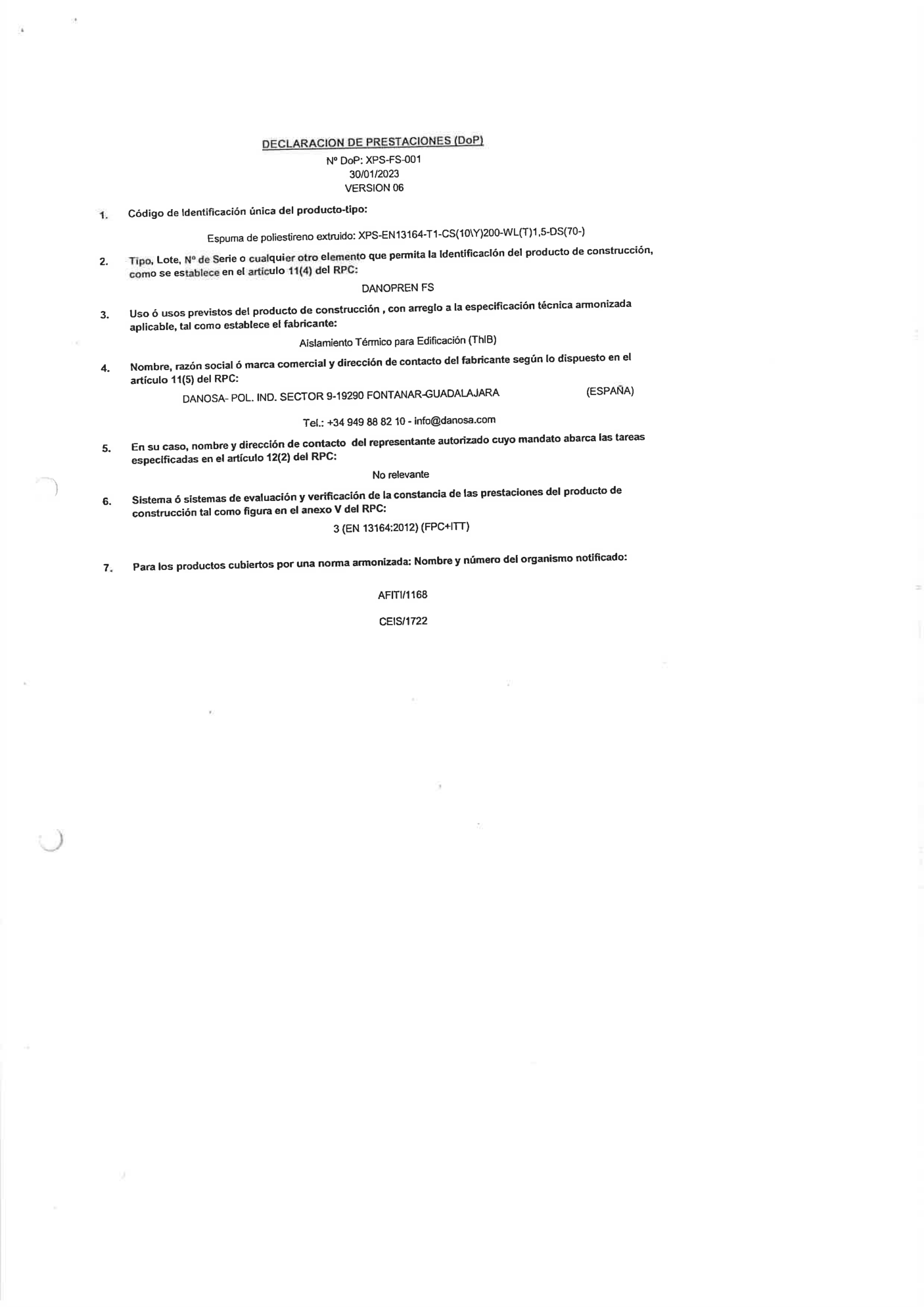

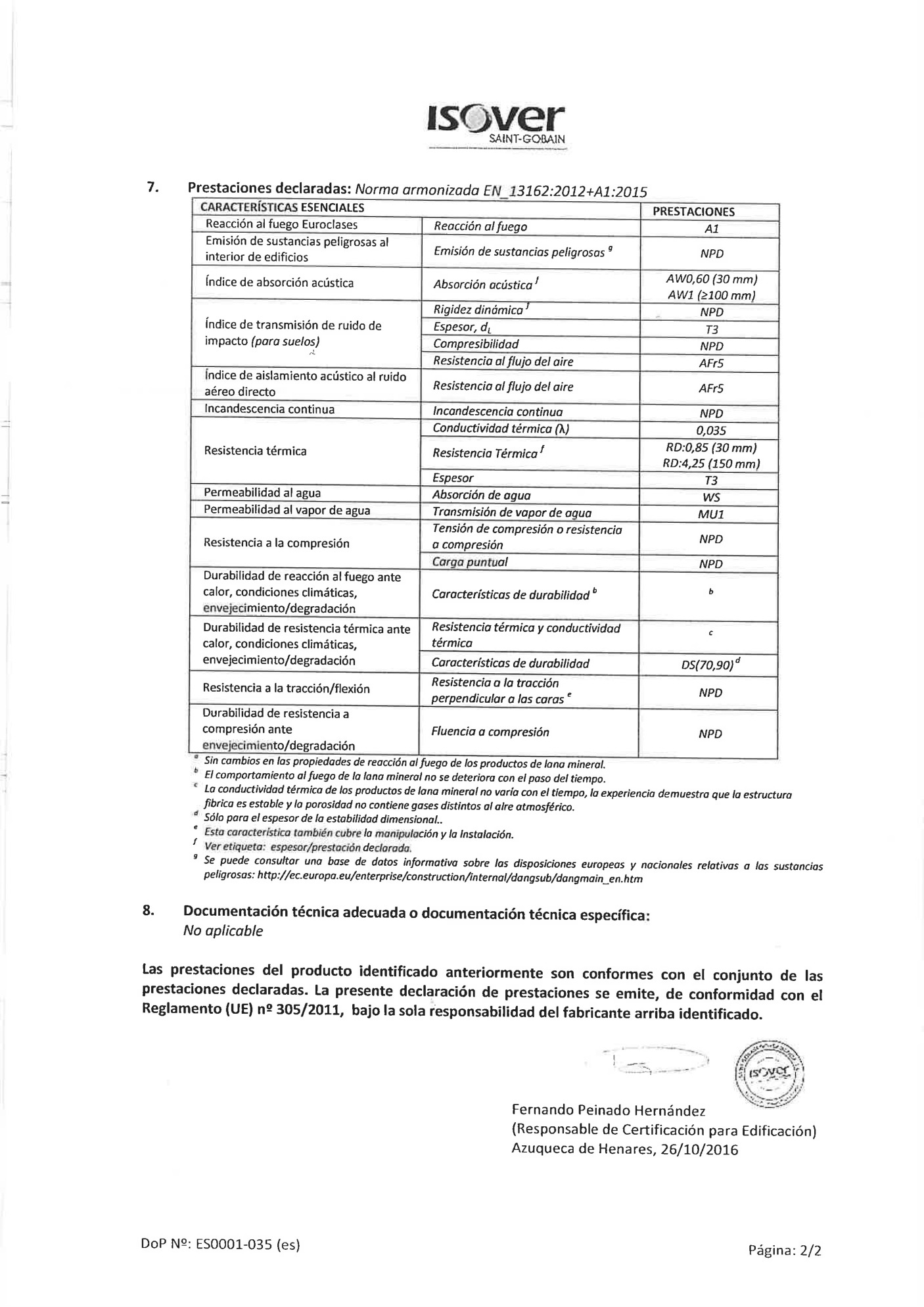

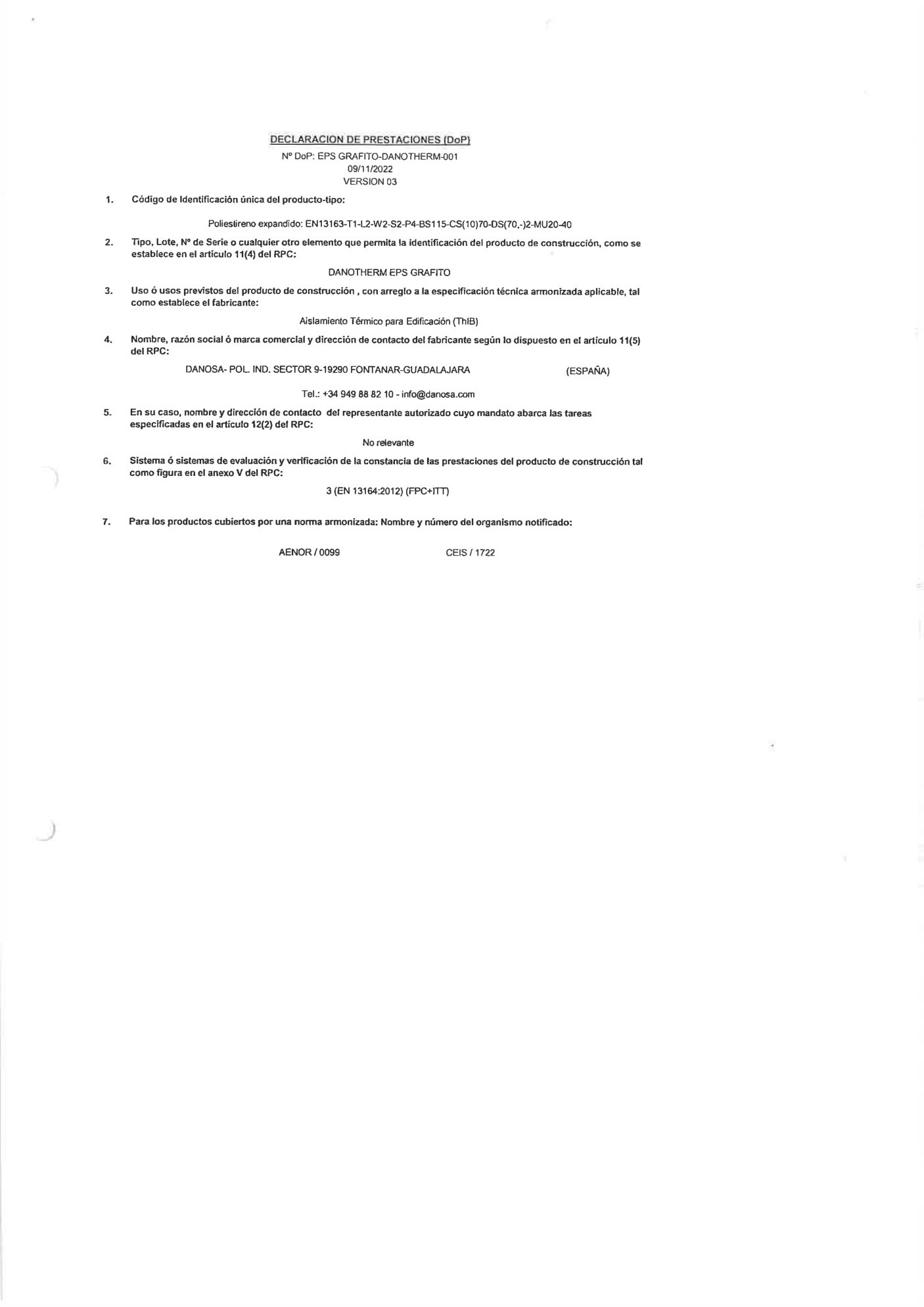

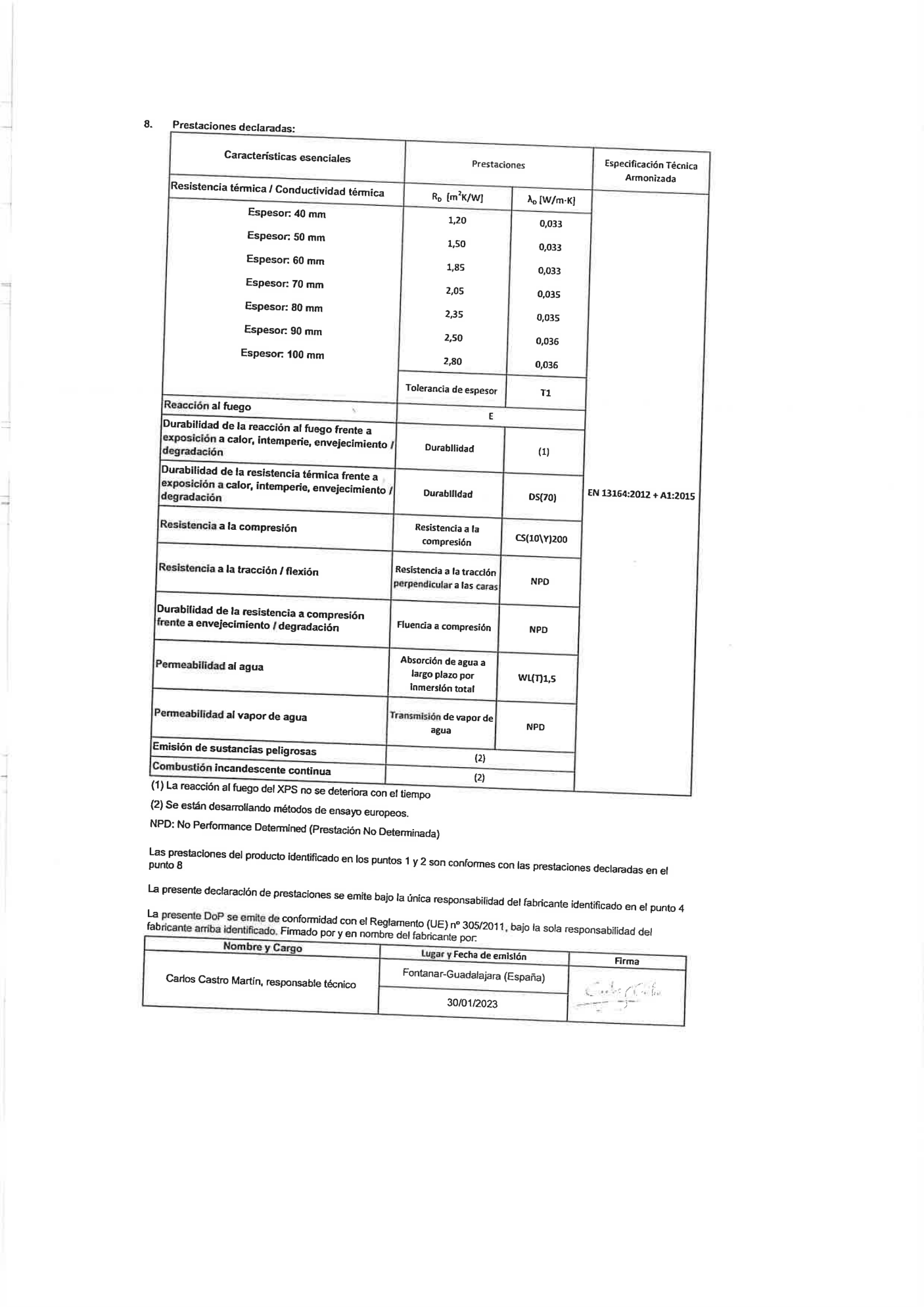

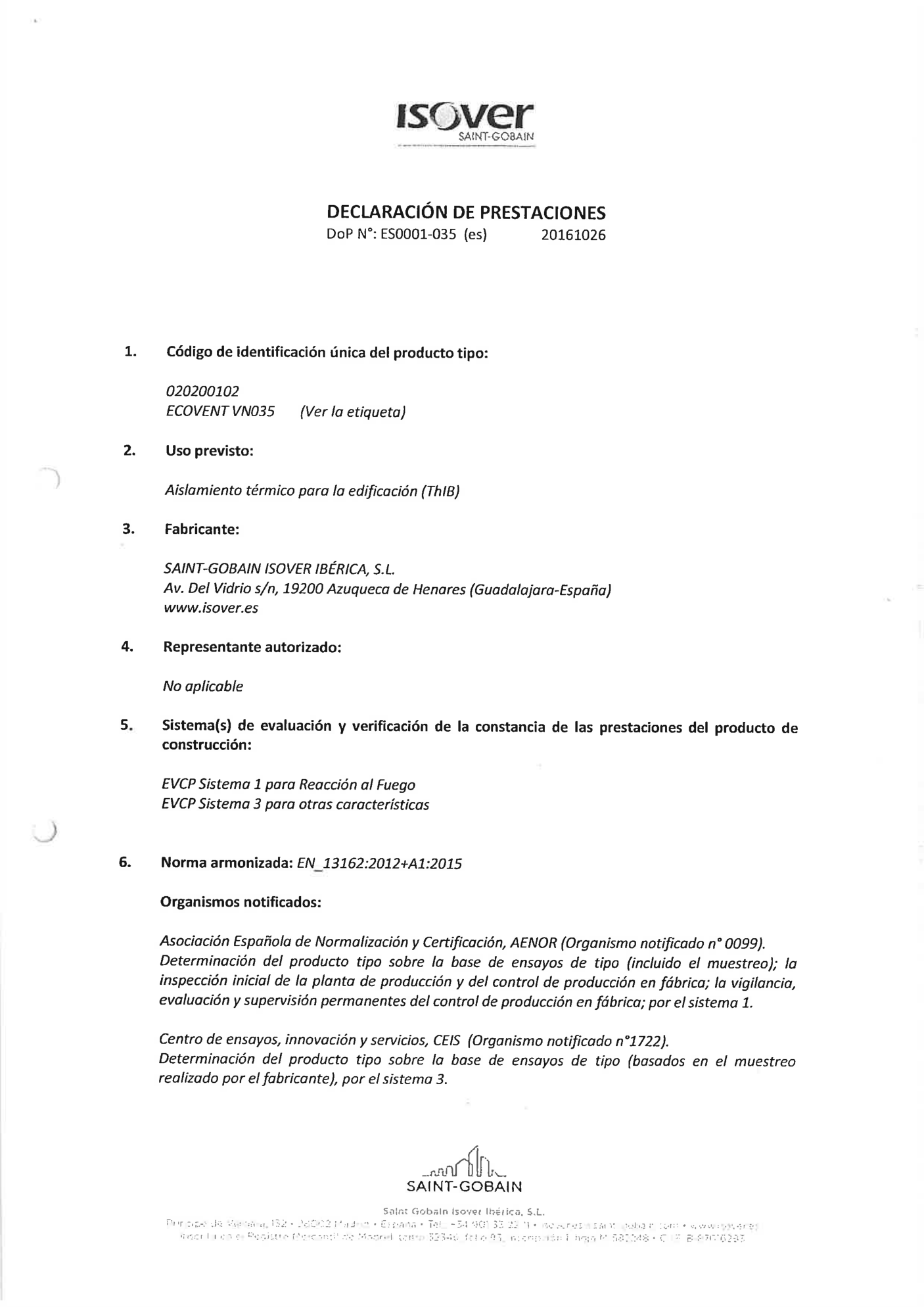

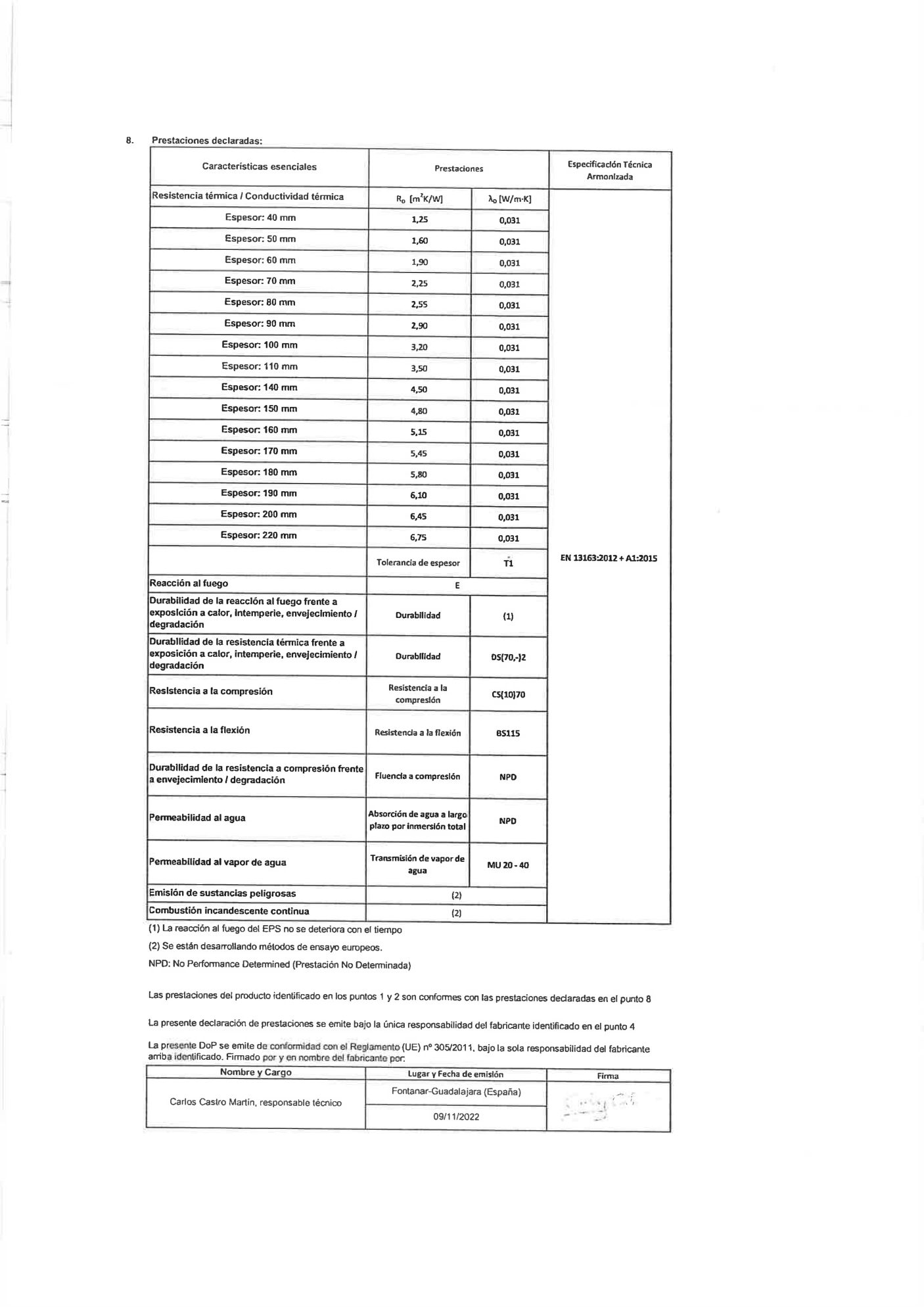

Pregunta 2 · Pregunta 2. Se ha detectado que el material de aislamiento proyectado para la fachada no cumple con las especificaciones requeridas. Usando el método de cálculo simplificado, calcule el espesor necesario para cumplir con la transmitancia térmica U requerida en el CTE HE. Justifique la elección del material de aislamiento y el espesor requerido para disponer en está fachada ventilada. Se aportan fichas de materiales (Declaración de prestaciones). Tabla de la fachada (material / espesor / conductividad térmica λ / resistencia): Doble placa Cartón yeso / 3 / 0,25 / –; Aislamiento lana mineral / 5 / 0,035 / –; Ladrillo / 15 / 0,49 / –; Aislamiento exterior / X / X / –. Tabla 1 Resistencias térmicas superficiales de cerramientos en contacto con el aire exterior [m²·K/W]: cerramientos verticales o con pendiente sobre la horizontal >60° y flujo horizontal: Rse 0,04, Rsi 0,13; cerramientos horizontales o con pendiente sobre la horizontal ≤60° y flujo ascendente (techo): Rse 0,04, Rsi 0,10; cerramientos horizontales y flujo descendente (suelo): Rse 0,04, Rsi 0,17.
Sin solución oficial publicada.
-
Pregunta 3 · Pregunta 3. Para la confección y aprobación de acta de precio contradictorio, elabore el precio descompuesto de la unidad de aislamiento escogida en la pregunta 2. Los rendimientos, precios y otros conceptos deben de estimarlos y justificarlos razonadamente.
Sin solución oficial publicada.
-
Pregunta 4 · Pregunta 4. Croquice una sección constructiva completa, indicando materiales que la integran, en la que se refleje cimentación, suelos, fachada, carpintería exterior, falsos techos (interior, exterior) y cubierta.
Sin solución oficial publicada.
-

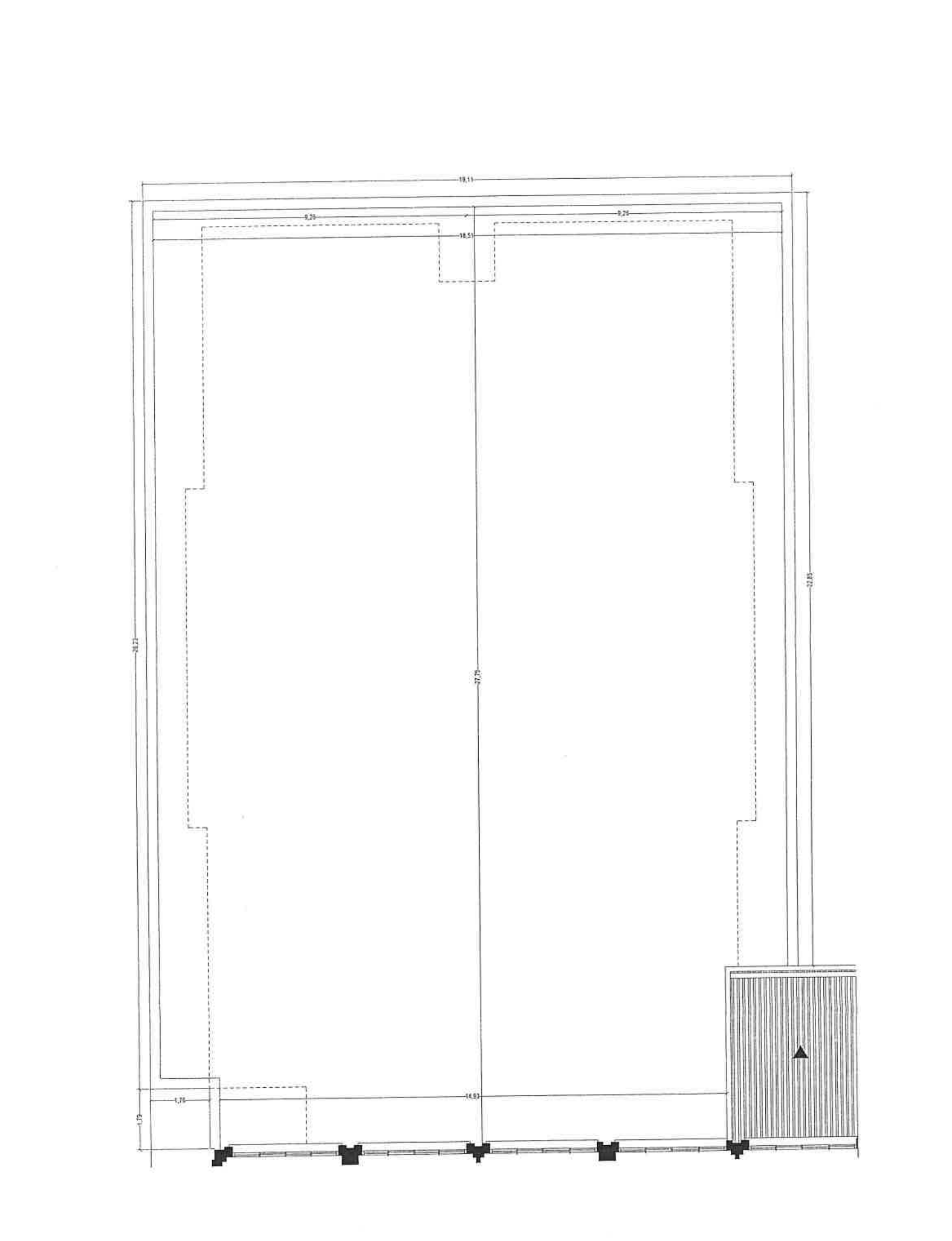

Pregunta 5 · Pregunta 5. Diseñe la cubierta plana no transitable y calcule la sección de las bajantes y el saneamiento horizontal a la red de pluviales.
Sin solución oficial publicada.
-

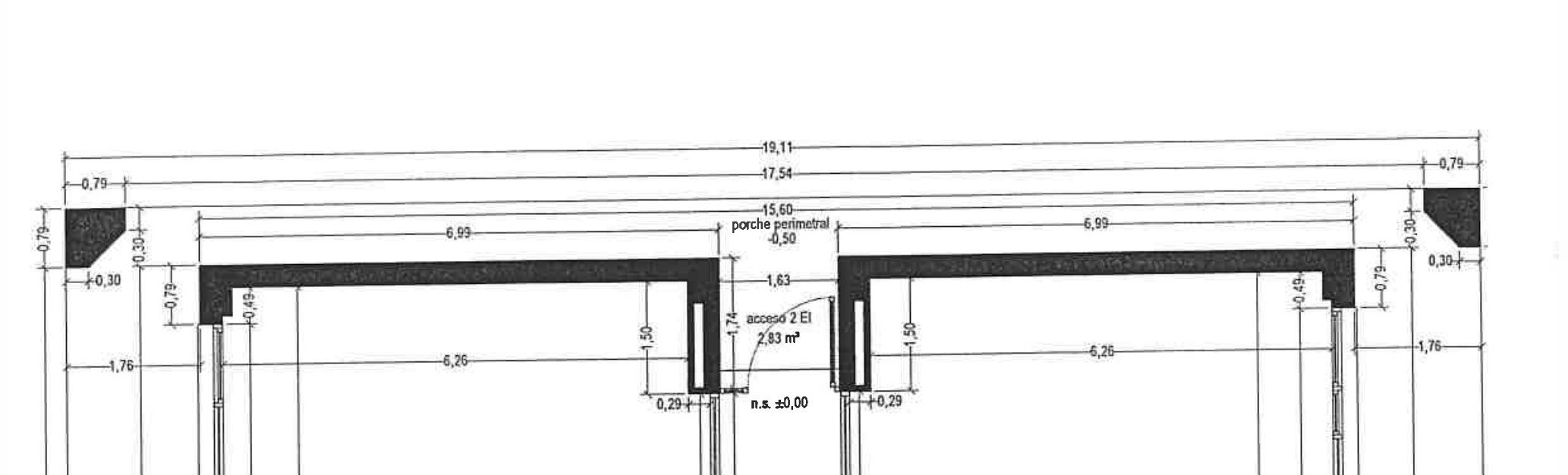

Pregunta 6 · Pregunta 6. Diseñe, según el CTE-SUA, una salida cumpliendo un itinerario accesible con rampa y escaleras en la salida este del edificio, teniendo en cuenta que el pavimento exterior se encuentra 50 cm por debajo de la cota de acabado interior. ¿Qué parámetros se modificarían del diseño realizado, teniendo en cuenta el Decreto 37/2003, de 22 de mayo, por el que se aprueba el Reglamento de la Ley del Principado de Asturias 5/1995, de 6 de abril, de promoción de la accesibilidad y supresión de barreras, en los ámbitos urbanos y arquitectónicos?. Se aporta detalle de la planta de la salida del edificio escala 1/100
Sin solución oficial publicada.
Fuentes oficiales
IAAP (expediente 2021/326093): cuadernillo de la prueba con su documentación gráfica, publicado en iaap.asturias.es. No se publicó solución ni criterios de corrección.
- Cuestionario oficial iaap.asturias.es (abre en una pestaña nueva)
